法蘭形式
適用范圍
對焊法蘭不易變形,密封好,應用廣泛,適用于壓力或溫度大幅度波動的管線或高溫、高壓及低溫的管道,優點是價格比較便宜,公稱壓力不超過2.5MPa;也用于輸送價格昂貴、易燃、易爆介質的管路上,公稱壓力在PN16MPa左右。
生產標準
常用生產標準:化工部標準HG/T20592-2009、HG/T20615-2009、國家標準GB/T9115.1-2000、GB/T9115.2-2000、GB/T9115.3-2000、GB/T9115.4-2000、機械部標準JB/T86.2-94、船用標準CB/T47-1999
1、鑄鋼 2、碳鋼 3、不銹鋼 4、合金鋼 5、鍛鋼
生產工藝
鍛打、鑄造、中板車制

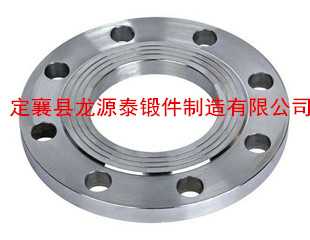

平焊法蘭
連接形式 單面焊接,雙面螺母連接。
產品特點 外形美觀,表面平整光滑,耐酸堿,抗防腐,質感性能強。
生產工藝 亞氧爐開料,整體鍛打或者成品鍛壓切削成型。
加工方式 高精度數控車床車削,數控搖臂鉆鉆孔。
產品參數
(1)法蘭外徑:75mm-2190mm
(2)螺栓孔中心圓直徑:50mm----2130mm
(3)螺栓孔直徑:11mm-30mm
(4)螺栓孔數量:4個-48個
(5)螺紋:M10-M27
(6)法蘭厚度:12mm-58mm
(7)管子外徑 : A(17. 2-2032MM) B(14-2020MM )
(8)法蘭內徑:A(18-2036MM ) B(15-2024MM)
(9)法蘭理論重量:0.36kg--234.6kg(DN1800)
技術要求
定襄縣龍源泰鍛件制造有限公司生產的對焊法蘭在生產和制作時采用一定的技術參數和要求進行生產和使用,保證能夠按照一定的方式和原理進行使用和推廣,采用一定的工藝方式和原理進行生產和焊接,嚴格保證使用中的良好質量。 一、對焊法蘭的級別及其技術要求應符合JB4726-4728的相應要求。 1、公稱壓力PN為0.25MP-1.0MPa的碳素鋼、奧氏體不銹鋼鍛件允許采用Ⅰ級鍛件。 2、除以下規定外,公稱壓力PN為1.6MPa-6.3MPa的鍛件應符合Ⅱ級或Ⅱ級以上鍛件級別的要求。 3、符合以下情況之一者,應符合Ⅲ及鍛件的要求: (1)公稱壓力PN≥10.0MPa法蘭用鍛件; (2)公稱壓力PN>4.0MPa的鉻鉬鋼鍛件; (3)公稱壓力PN>1.6MPa且工作溫度≤-20攝氏度的鐵素體鋼鍛件。 二、對焊法蘭一般采用鍛件或鍛軋工藝制成。當采用鋼板或型鋼制造時,必須符合下列要求: 1、對焊法蘭應經超聲波探傷,無分層缺陷; 2、應沿鋼材軋制方向切割成條狀,經彎制對焊成圓環,并使鋼材的表面形成環的柱面。不得采用鋼板直接機加工成帶頸對焊法蘭; 3、圓環的對接焊縫應采用全熔透焊縫; 4、圓環的對接焊縫應進行焊后熱處理,并作100%射線或超聲波探傷,且射線探傷符合JB4730的II級要求,超聲波探傷符合 JB4730的I級要求。 三、對焊法蘭的頸部外側斜度應不大于7o。對焊法蘭在生產和焊接時嚴格控制技術參數,保證能夠在生產和使用中充分發揮作用和價值。
